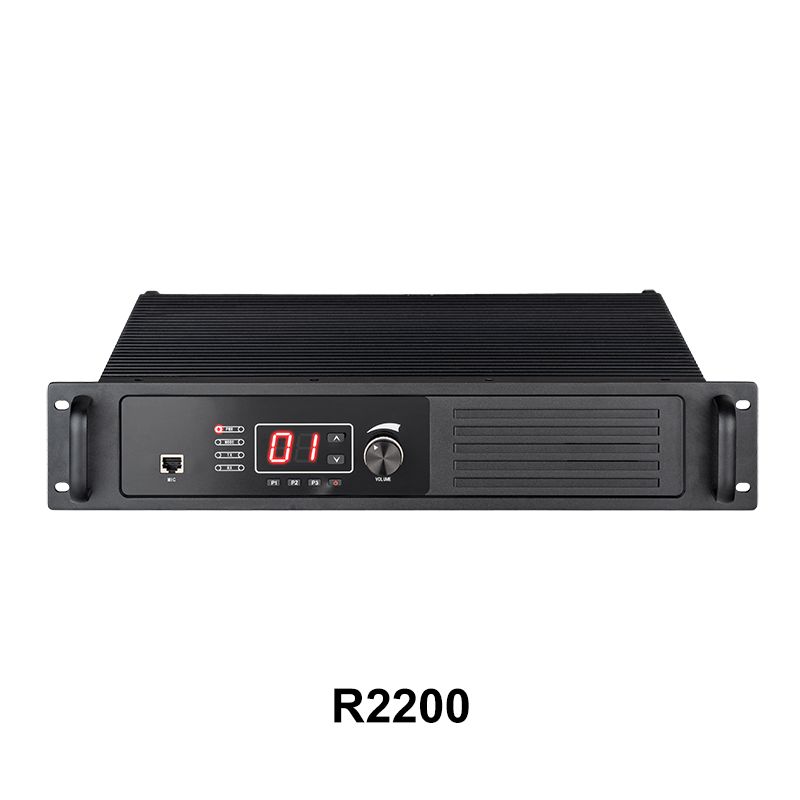

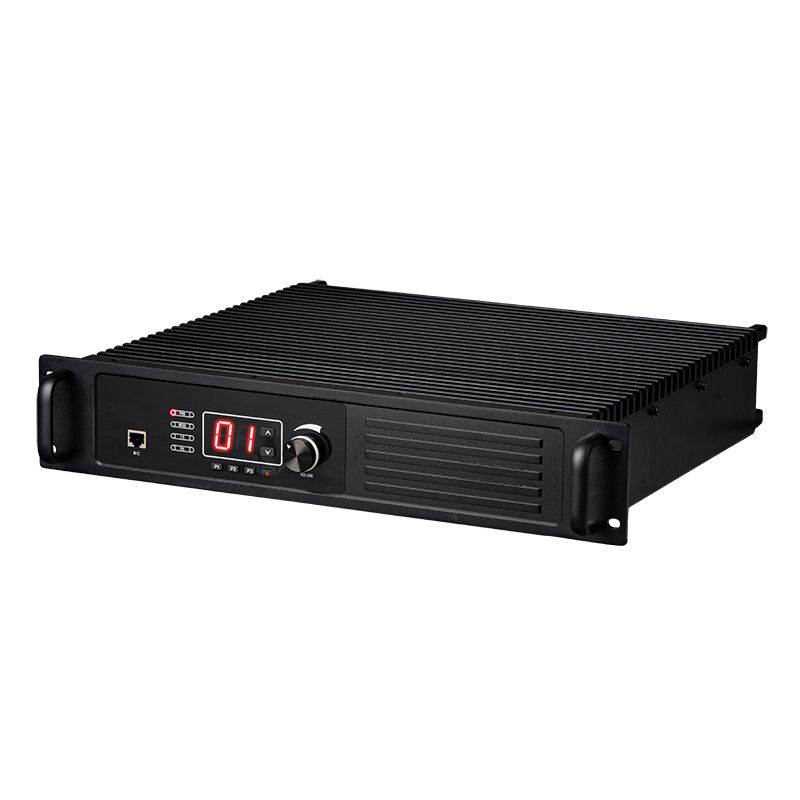

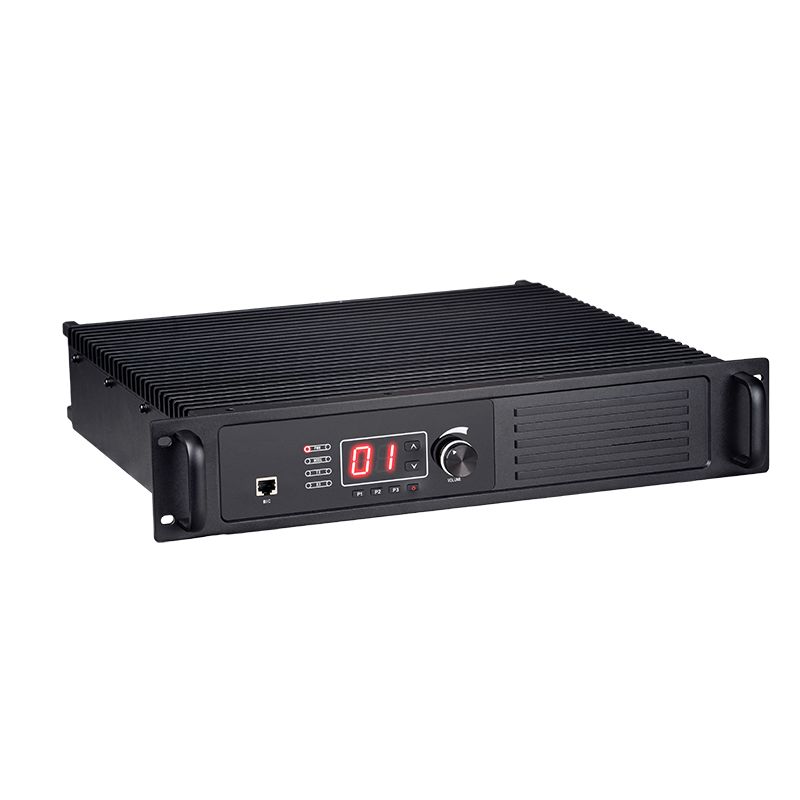

تکرارکننده سری R2200 که با در نظر گرفتن الزامات جدی ایمنی عمومی، تاسیسات، حمل و نقل، صنعت انرژی و عملیات نجات اضطراری طراحی شده است، تضمین می کند که ارتباط آنی و قابل اعتماد باقی می ماند.
برای آژانسهای ایمنی عمومی، این دستگاه برای هماهنگی واکنشهای سریع و اطمینان از ایمنی پرسنل عمومی و اورژانس بسیار مهم است. در بخش خدمات شهری، از عملیات مستمر و کارآمد زیرساخت های حیاتی پشتیبانی می کند.
برای حمل و نقل و صنعت انرژی، تکرار کننده یک ستون فقرات ارتباطی قابل اعتماد را فراهم می کند که برای هماهنگی و مدیریت وظایف پیچیده لجستیکی و عملیاتی بسیار مهم است.
در طول عملیات نجات اضطراری، تکرارکننده سری R2200 برای حفظ ارتباط واضح و ثابت بین تیمهای نجات ضروری است و در نتیجه کارایی و اثربخشی تلاشهای نجات را افزایش میدهد.
مشخصات محصول:
ژنرال | |
محدوده فرکانس | UHF1: 400-470 مگاهرتز؛ |
UHF2: 450-520 مگاهرتز؛ | |
UHF3: 350-400 مگاهرتز | |
VHF: 136-174 مگاهرتز | |
ظرفیت کانال | 500 |
ظرفیت منطقه | 32 (MAX.32 کانال هر منطقه) |
ابعاد(LxWxH) | 420×483×132.5 میلی متر |
وزن | 15 کیلوگرم |
برق ورودی (AC) | 110 ولت / 220 ولت |
ولتاژ ورودی (DC) | 15 ± 13.6 ولت |
فعلی (آماده به کار) | <800 میلی آمپر |
جریان (انتقال) | <11A |
فعلی(دریافت) | <1900 میلی آمپر |
ثبات فرکانس | ±0.5ppm |
امپدانس آنتن | 50Ω |
نوع صداگذار | AMBE+2 |
اتصال RF | Tx (N)، Rx (N) |
نمایش داده شود | لوله Nixie |
ترانکینگ کنترلر | |
CPU | Freescale i.mx6Q 4Core |
RAM | 1G DDR3 |
رام | 8G |
رابط SD | Micro SD، حداکثر 128G |
رابط نمایش | 24bit_RGB |
رابط USB | Mini USB2.0 (OTG) |
رابط شبکه | اترنت 10/100/1000 مگابیت بر ثانیه |
انواع سیستم های پشتیبانی شده | سیستم ترانکینگ DMR |
سیستم اتصال IP معمولی DMR | |
سیستم دیجیتال / آنالوگ معمولی | |
گیرنده | |
فاصله کانال | 6.25 کیلوهرتز / 12.5 کیلوهرتز / 25 کیلوهرتز |
حساسیت آنالوگ | 0.3μV (12dB SINAD) |
0.22μV (نوع) (12dB SINAD) | |
0.4μV (20dB SINAD) | |
حساسیت دیجیتال | 0.28μV (3%BER@12.5kHz) |
0.3μV (3%BER@6.25kHz) | |
کانال انتخابی | 62dB @6.25kHz |
70dB @12.5kHz | |
75dB @25kHz | |
Intermodulation | 70 دسی بل |
مسدود کردن | 95 دسی بل |
سرکوب پاسخ جعلی | 90 دسی بل |
قدرت خروجی صدا (<5٪) | 2.0W / 8Ω |
انتشار جعلی انجام شده است | <-57dBm |
فرستنده | |
توان خروجی | 5 تا 50 وات |
فاصله کانال | 6.25 کیلوهرتز / 12.5 کیلوهرتز / 25 کیلوهرتز |
انتشار جعلی | -36dBm (≤1 گیگاهرتز) |
-30dBm (> 1 گیگاهرتز) | |
مدولاسیون FM | 16K0F3E @25kHz |
11K0F3E @12.5kHz | |
4FSK مدولاسیون دیجیتال | فقط داده 7K60FXD @12.5kHz |
صدا و داده 7K60FXW@12.5 کیلوهرتز | |
فقط داده 4K00F1D@6.25kHz | |
صدا و داده 4K00F1W @6.25kHz | |
اعوجاج صدا | ≤3٪ |
پاسخ صوتی | +1 ~ -3dB |
FM Hum & Noise | 40dB @12.5KHz |
45dB @25KHz | |
* مشخصات فوق مطابق با استانداردهای قابل اجرا تست شده است. با توجه به توسعه مداوم فناوری، داده های شاخص فوق بدون اطلاع قبلی در معرض تغییر هستند. |
فناوری فرکانس رادیویی پیشرفته
سری TS-R2000 از نسل جدیدی از فناوری فرکانس رادیویی با حساسیت بالا و سرکوب نویز بالا استفاده می کند. با عملکرد تصحیح خطای دیجیتال Vocoder، صدای واضح را می توان در خشن ترین محیط پر سر و صدا ارسال کرد.
سری TS-R2000 از یک واحد فرستنده فرکانس رادیویی عالی و یک ماژول تقویت کننده توان با راندمان بالا استفاده می کند. از طریق طراحی اتلاف حرارت آلیاژ آلومینیوم با مساحت بزرگ، می تواند به طور مداوم با قدرت بالای 50 وات ساطع کند. در عین حال، این سری با موفقیت تست زندگی تسریع شده را پشت سر گذاشت و ارتباطی همه جانبه و قابل اعتماد با کیفیت عالی را ارائه داد.
استانداردهای ارتباطی چندگانه: NXDN/DMR
سری TS-R2000 از ارتباطات دیجیتال و آنالوگ پشتیبانی می کند و به راحتی از آنالوگ به دیجیتال ارتقا می یابد.
سری TS-R2000 از فناوری پیشرفته پردازش سیگنال استفاده می کند. در پروتکل NXDN از پهنای باند کانال 6.25 کیلوهرتز برای برقراری ارتباط در حالت FDMA و در پروتکل DMR از پهنای باند کانال 12.5 کیلوهرتز برای ارتباط در حالت TDMA استفاده می شود که نرخ بهره برداری از طیف را به شدت بهبود می بخشد.
طراحی مدولار
TS-R2000 یک مفهوم طراحی مدولار را اتخاذ می کند. واحد کنترل، واحد فرستنده و واحد گیرنده مستقل هستند، که تا حد زیادی قابلیت اطمینان کل دستگاه را بهبود می بخشد. دارای منبع تغذیه حرفه ای داخلی و دارای فضایی برای نصب دوبلکسر می باشد.
کنترلر داخلی Trunking
سری TS-R2000 2U می تواند کنترل کننده ترانکینگ داخلی باشد. کنترلر از یک پردازنده 4 هسته ای با قابلیت اطمینان بالا، با راندمان بالا و سرعت پردازش سریعتر استفاده می کند، به طوری که سیستم ارتباط بی سیم مرسوم مرسوم به سیستم ارتباط بی سیم ترانک دیجیتال بین ارتقاء برای دستیابی به اتصال بدون درز کامل، گسترش دامنه ارتباطی سیستم ارتباط بی سیم و استفاده از آن تابع
سری TS-R2000 2U می تواند سیستم اتصال IP معمولی و سیستم ترانکینگ دیجیتال را ایجاد کند. علاوه بر عملکرد ارتباط بی سیم، موقعیت یابی، زمان بندی و سایر عملکردها را نیز به همراه دارد. این سیستم از انواع لینک های داده مانند شبکه سیمی، پل بی سیم، بی سیم 4G و ماهواره پشتیبانی می کند که باعث کاهش دشواری طراحی و ساخت و تطبیق انعطاف پذیر با شرایط واقعی کاربران حرفه ای می شود.
نمایش کانال
برای نشان دادن شماره کانال از یک نمایشگر لوله nixie استفاده می کند.
بلندگو داخلی، میکروفون خارجی
بخش بازرسی و بسته بندی ما:
ما متعهد به ارائه محصولات رادیویی دو طرفه با کیفیت بالا هستیم و اطمینان حاصل می کنیم که هر محصول از طریق فرآیندهای بازرسی و بسته بندی دقیق با بالاترین استانداردها مطابقت دارد. تیم بازرسی و بسته بندی ما مسئولیت اطمینان از دریافت محصولات قابل اعتماد مشتریان را بر عهده دارد و تجربه کاربری بدون نگرانی را ارائه می دهد.
فرآیند بازرسی:
1، بازرسی بصری: هر رادیو دو طرفه تحت یک بازرسی بصری کامل قرار می گیرد تا از زیبایی شناسی بی عیب و نقصی که با تصویر برند شرکت همخوانی دارد، اطمینان حاصل شود.
2، تست عملکرد: تیم بازرسی ما تست های عملکردی جامع را در هر رادیویی انجام می دهد و از عملکرد صحیح همه ویژگی ها اطمینان می دهد. این شامل عملکردهای کلیدی مانند کیفیت صدا، قدرت سیگنال و تعویض کانال می شود.
3- تست دوام: محصولات برای اطمینان از عملکرد صحیح آنها در شرایط مختلف محیطی، از جمله دما، رطوبت، و ارتعاشات، تحت آزمایش های دوام قرار می گیرند.
4، تست عملکرد باتری: عمر باتری برای عملکرد رادیویی بسیار مهم است. تستهای عملکرد دقیق روی باتریها برای اطمینان از استفاده طولانی مدت و قابل اعتماد انجام میشود.
فرآیند بسته بندی:
1، بسته بندی آنتی استاتیک: هر رادیو تحت بسته بندی ضد الکتریسیته ساکن قرار می گیرد تا از آسیب الکترواستاتیک در حین حمل و نقل جلوگیری کند.
2، بسته بندی سازگار با محیط زیست: مواد بسته بندی ما با تعهد به پایداری، از استانداردهای زیست محیطی بین المللی پیروی می کنند.
3، بسته بندی مقاوم در برابر ضربه: بسته بندی حرفه ای مقاوم در برابر ضربه در هنگام حمل و نقل برای جلوگیری از آسیب به محصولات استفاده می شود.
4- بررسی یکپارچگی: تیم بسته بندی یک بررسی نهایی یکپارچگی را انجام می دهد تا مطمئن شود محصولات پس از فرآیند بسته بندی سالم و بدون آسیب باقی می مانند.
فرآیندهای بازرسی و بسته بندی ما با هدف فراتر رفتن از انتظارات مشتری، اطمینان از اینکه هر رادیوی دو طرفه دریافتی تحت آزمایش های دقیق و بسته بندی دقیق به عنوان محصولی با کیفیت بالا قرار گرفته است.
